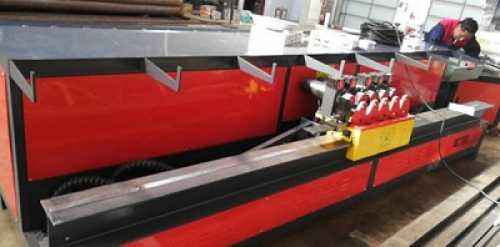

五机头钢筋弯箍机机体结构及构成

　　五机头钢筋弯箍机机体结构及构成

　　1、调直部分：调直部分由19个调直辊组成通过电机三角带轮传动系统和减速机驱动调直辊，调直辊是由上下14辊和水平五辊组成，通过调整活动调直辊压下量达到钢筋调直。

　　2、液压剪切部分：液压剪切部分由4kw电动机驱动液压泵、电磁阀、溢流阀，来控制切断油缸。切断装置安装在弯箍部分前端，工作时由弯箍部分行程开关给信号，已是切断和弯箍同步运行。

　　3、电器控制装置：电气控制装置电器主要由调直电动机、弯箍电动机、液压系统电动机、电磁阀、控制台、长度控制行程开关及线路组成。

　　4、自动弯箍装置：弯箍机的弯箍装置是由五个拨盘带动五个弯曲点来完成，工作时长度行程开关给弯箍电机信号，由弯箍电机驱动拨盘来以次完成弯箍的每个动作。
